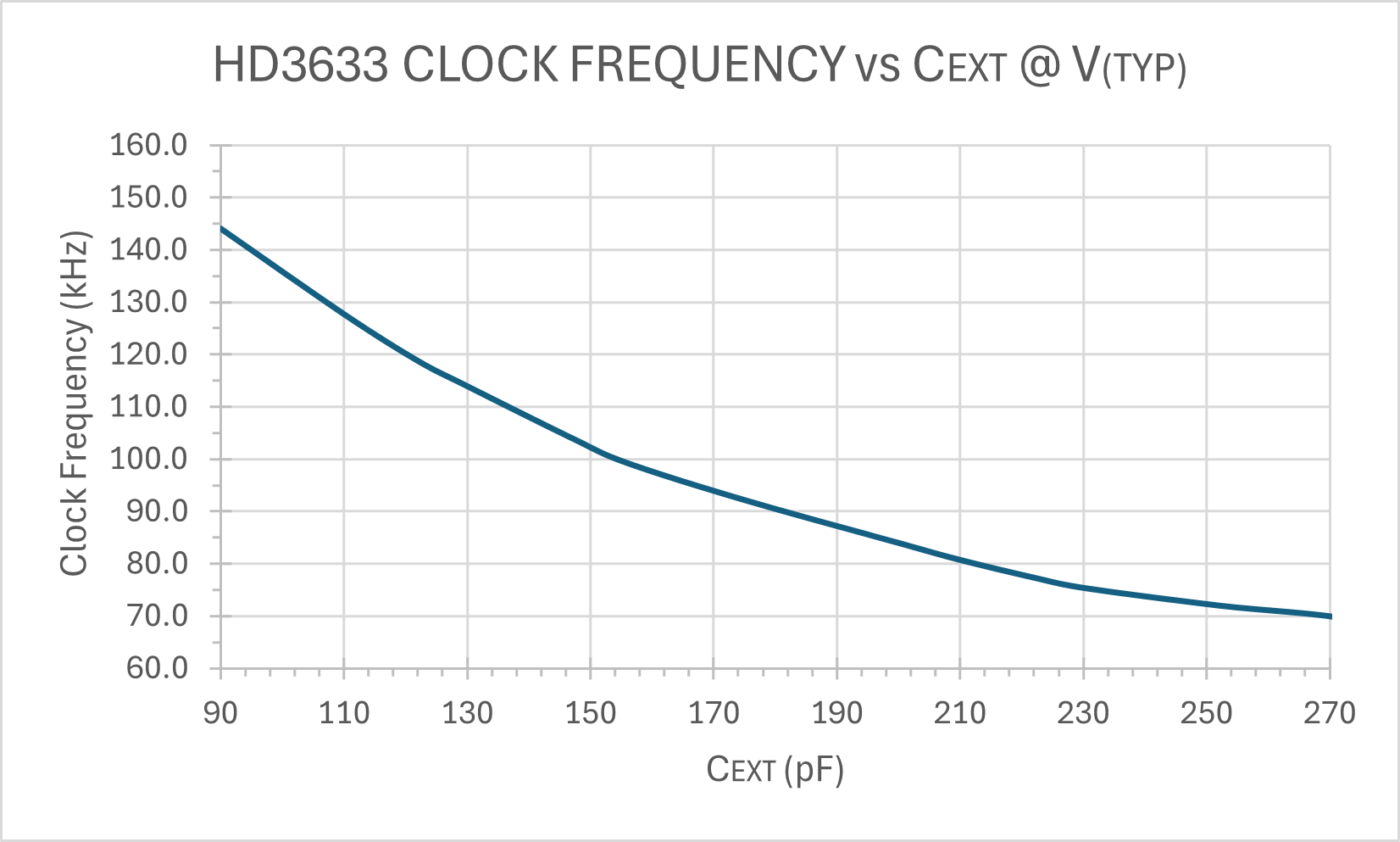

Clock Frequency vs External Capacitor of a HD3633 single-chip calculator circuit.
DUT: HD3633 5A 41 @ VDD = -7.0 V, VGG = -15.0 V.

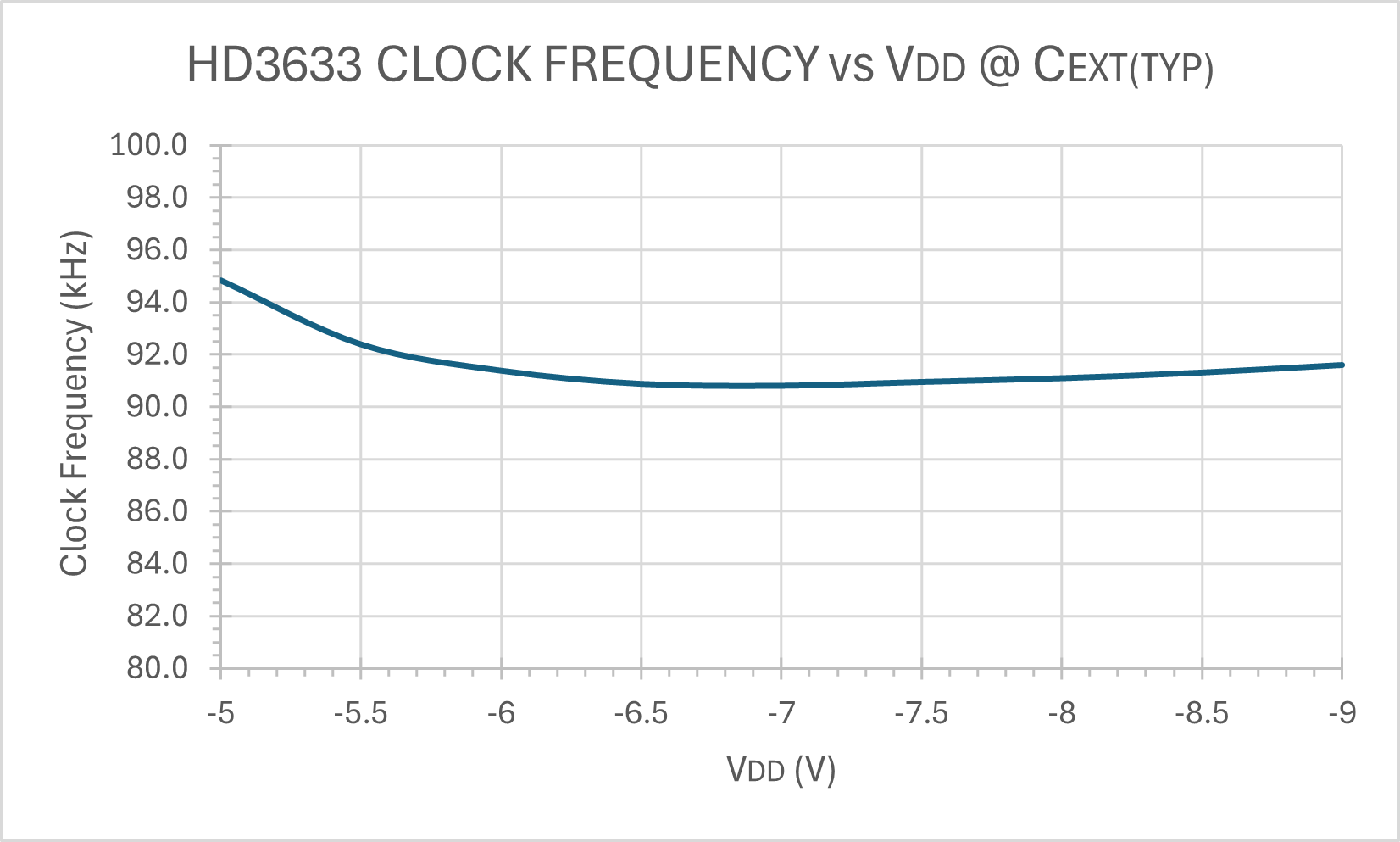

Clock Frequency vs VDD Supply Voltage of a HD3633 single-chip calculator circuit.
DUT: HD3633 5A 41 @ VGG = -15.0 V, CEXT = 180 pF.

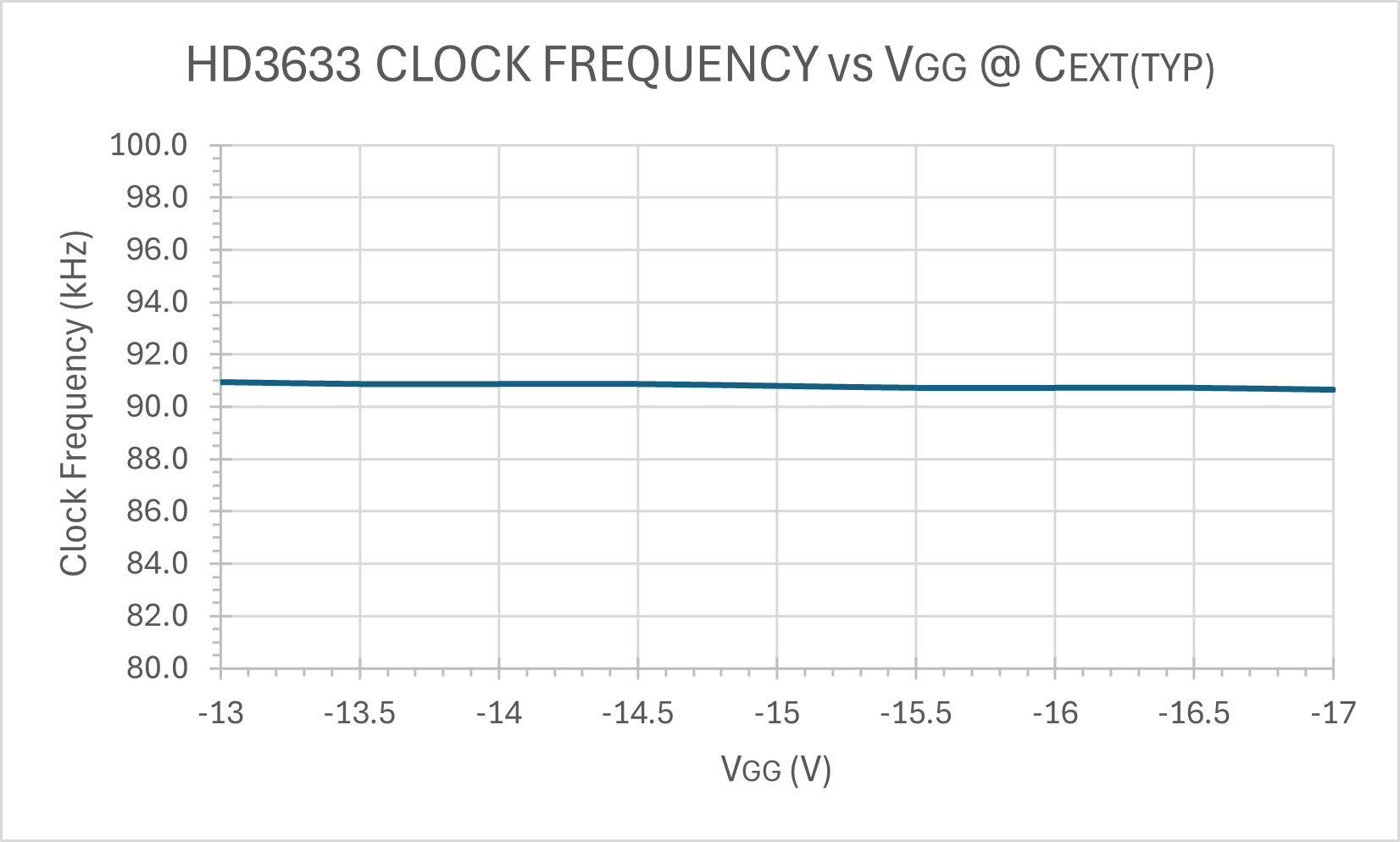

Clock Frequency vs VGG Supply Voltage of a HD3633 single-chip calculator circuit.
DUT: HD3633 5A 41 @ VDD = -7.0 V, CEXT = 180 pF.
